Aluprof žaluzie do Home Assistant přes ESP32 + CC1101

Venkovní žaluzie Aluprof jezdí na motoru Dooya po 433 MHz a oficiální cesta do Home Assistantu prakticky neexistuje. Tady je, jak jsem si je rozjel přes vlastní ESP32 s čipem CC1101 — odposlech RF protokolu, ESPHome konfigurace a tři automatizace, které mi reálně šetří klimatizaci. Píšu to schválně podrobně, protože tohle řeší spousta lidí v Česku úplně stejně.

ESP32 (NodeMCU-32S) CC1101 @ 433,92 MHz ESPHome Dooya protokol ~300 Kč HW

Problém: žaluzie, co „neumí“ do HA

Mám venkovní žaluzie Aluprof. Pohon je Dooya (Aluprof ho prodává pod svým jménem) a komunikuje rádiem na 433,92 MHz. K tomu dostanete nástěnný/ruční vysílač a tím to končí — žádné Wi-Fi, žádný Zigbee, žádná oficiální integrace do Home Assistant.

Možností je pár a žádná se mi nelíbila: koupit drahý univerzální RF most, předělat motory, nebo se smířit s tím, že rolety prostě „nejsou chytré“. Klasická situace, do které se v ČR dostane každý druhý majitel Aluprofu. Tak jsem si to postavil sám — plně lokálně, za pár stovek a bez cloudu.

Hardware: ESP32 + CC1101

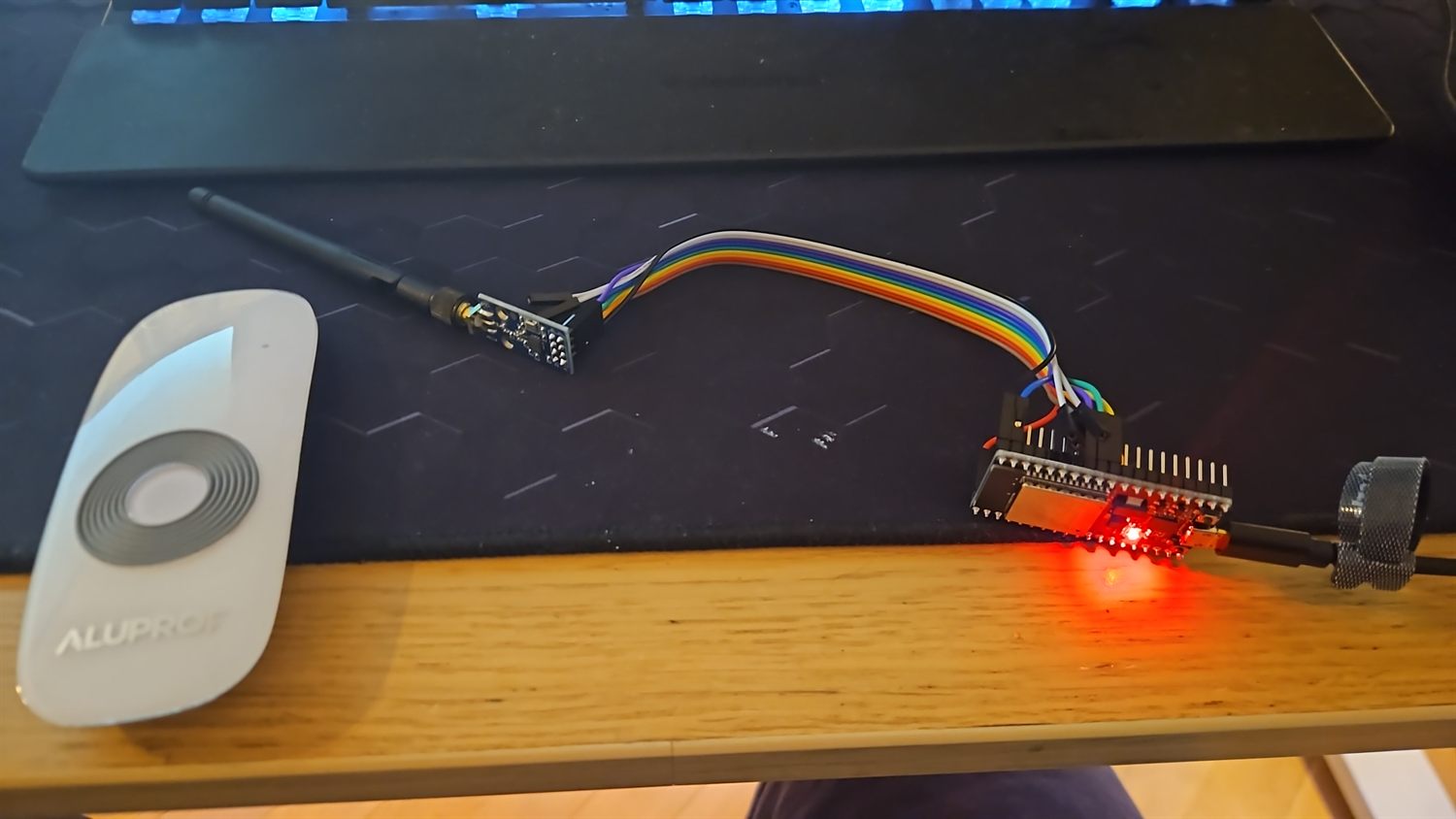

ESP32 s CC1101 modulem a SMA anténou, vedle originální ovladač Aluprof DC305A

Reálný setup: ESP32 + CC1101 (s anténou) propojené dupont vodiči — vlevo originální ovladač Aluprof, ze kterého se odposlechl protokol

Srdcem je obyčejné ESP32 a k němu RF modul CC1101, který umí vysílat i přijímat na 433 MHz (na rozdíl od levných pevně laděných modulů). Použil jsem modul EBYTE E07-M1101D se SMA anténou. Propojení je přes SPI:

CC1101	ESP32 GPIO
VCC	3V3 (NE 5V!)
GND	GND
SCK	GPIO18
MISO	GPIO19
MOSI	GPIO23
CSN	GPIO5
GDO0	GPIO13

Pozor na napájení: CC1101 není 5V tolerantní. Napájejte ho z 3,3 V pinu ESP32, ne z 5 V, jinak ho odpálíte.

Odposlech protokolu

Tohle je jádro celé věci. Dooya nepoužívá žádný standardní kód, který by ESPHome znal z krabice — je to proprietární protokol. Mimochodem: Aluprof není Somfy ani „Enjoy“ — párování přes tyhle protokoly nikdy nesedlo, právě protože pod kapotou je Dooya.

Postup: přepnout CC1101 do RX režimu, zmáčkat na originálním ovladači nahoru / stop / dolů a z průběhů vytáhnout strukturu rámce:

Frekvence: 433,92 MHz, modulace OOK/ASK
Délka kódu: 40 bitů = 24-bit adresa + 8-bit kanál + 4-bit příkaz + 4-bit kontrola
Příkazy: UP / STOP / DOWN se liší jen v nibble příkazu (u mě 1 / 5 / 3, kde příkaz = kontrola)
Časování: preamble ~4820 µs, sync ~1470 µs, dlouhý puls ~720 µs / krátký ~360 µs; rámec se opakuje několikrát

Důležité: každý ovladač má vlastní 24-bit adresu (ID) a kanál — moje vám k ničemu nebude, musíte si zachytit to svoje. Dobrá zpráva: Dooya je statický kód (žádný rolling code), takže zachycený rámec stačí jen přehrávat. Ověřeno tím, že rámce byly napříč stisky identické.

ESPHome konfigurace

Dnes je to nejjednodušší přes oficiální cc1101 komponentu v ESPHome (od verze 2026.5) — na capturu remote_receiver s dumpem Dooya, na ovládání remote_transmitter. Cover entitu dělá time_based, která z času jízdy dopočítává polohu 0–100 %:

cover: - platform: time_based name: "Žaluzie obývák" id: zaluzie_obyvak device_class: shutter has_built_in_endstop: true open_action: - lambda: 'transmit_dooya(UP);' open_duration: 21330ms # naměřená doba úplného vyjetí close_action: - lambda: 'transmit_dooya(DOWN);' close_duration: 19000ms # dolů to jede o kus rychleji stop_action: - lambda: 'transmit_dooya(STOP);'

Všimněte si, že open_duration a close_duration se liší — motor má jiný rozjezd/dojezd nahoru a dolů. Tohle je potřeba opravdu změřit stopkami.

Dvě pasti, co mě zdržely: ESP nešel do download módu sám — při flashi je potřeba držet tlačítko BOOT. A na Windows je nutné mít PYTHONUTF8=1 a kompilovat z lokálního disku (ne ze síťového share), jinak build padá.

Kalibrace a „komfort“ pozice

U time_based krytu se poloha počítá z času, takže při opakovaném popojíždění se procenta pomalu rozcházejí s realitou (drift). Řešení: has_built_in_endstop: true a občas dojet úplně na doraz (0 nebo 100 %), čímž se počítadlo srovná.

Druhá vychytávka je vlastní komfortní poloha 25 %. Za roletou mám vývod klimatizace, takže žaluzie nikdy nesmí dojet úplně dolů — nechávám ~10 cm mezeru. Místo „zavřít na 0 %“ proto všechny akce volají skript, který jede na set_cover_position: 25.

Tři automatizace, co to dělají užitečným

Samotné ovládání z appky je hezké, ale smysl to dostane až automatizacemi. Obývák je na jih, takže solární zisk je velký a stínění dává smysl:

Klima + slunce → zastínit: když naskočí klimatizace, žaluzie se stáhnou na komfortní pozici a pomůžou jí chladit.
Večerní roztažení: když slunce klesne pod 10° (samo se to posouvá podle ročního období), rolety vyjedou nahoru — a protože jedou na doraz, resetuje se tím drift.
Anti-glare na TV: zapnu televizi a venku svítí slunce z jihu? Žaluzie se přivřou, ať na obrazovce nejsou odlesky. (Lux čidlo z tabletu bylo nestabilní, rozhoduju podle počasí + polohy slunce.)

Bonus: na rolety jsem namapoval i fyzické Zigbee tlačítko (Sonoff SNZB-01P) — krátký stisk dolů, dvojklik stop, dlouhý stisk nahoru. A jeden ESP32 + CC1101 zvládne obsloužit klidně všechny rolety v domě — stačí zachytit kód každé z nich a přidat další cover.

Co to dalo

Venkovní žaluzie Aluprof se chovají v Home Assistantu jako plnohodnotné chytré rolety — posuvník polohy, hlasové ovládání, scény i automatizace — a to celé lokálně, bez cloudu a bez originálního mostu, za cenu jednoho ESP a RF modulu.

Kdybyste řešili to samé (a podle dotazů, co dostávám, vás je dost), nejtěžší část je odposlech protokolu — zbytek je už jen poskládání ESPHome konfigurace. Klidně se ozvěte, rád poradím.
