Padesát krabiček, jeden mozek.
Světla, zásuvky, klimatizace, vysavač, tiskárna i žaluzie. Každá věc má vlastní aplikaci a vlastní cloud. Home Assistant je dostal pod jednu střechu a většinu z nich ovládá bez internetu.
O čem to je
Co mám a na čem to běží
Tahle stránka je inventář. Ne návod, ne recenze, jen přehled toho, co se u mě doma připojuje k Home Assistantu a jakou cestou. Hodí se mně, když něco přidávám, a tobě, když přemýšlíš, jestli se konkrétní krabička dá zapojit bez cloudu.
Většina zařízení mluví jedním ze čtyř jazyků: Zigbee, Wi-Fi v místní síti, obyčejné rádio na 433 MHz nebo kabel. Pokud jde ovládat lokálně, ovládám ho lokálně. Cloud výrobce používám jen tam, kde to jinak nejde.
Jádro
Na čem to běží
Raspberry Pi 5
Srdce celé domácnosti. Čtyřjádro, 4 GB paměti a NVMe disk místo SD karty, takže to po roce provozu nezačne umírat. Bydlí v pouzdře, které jsem vytiskl na Bambu Labu, s aktivním chladičem.
4 GB RAM · 256 GB NVMe · 3D tištěné pouzdroZigbee koordinátor
Sonoff Zigbee 3.0 USB Dongle Plus. Jedna klíčenka, přes kterou jde všechno Zigbee: senzory, tlačítka, relé a IKEA světla. Bez cloudu, bez hubu od každé značky zvlášť.
Sonoff Dongle Plus-E · ZHA / Zigbee2MQTTESP32 + CC1101, vlastní most
Venkovní žaluzie mluví jen rádiem na 433 MHz a originální most výrobce jsem nechtěl. Tak jsem si postavil vlastní: ESP32, rádiový modul a anténa. Odposlechl jsem, co posílá dálkový ovladač, a přehrávám to.
ESPHome · 433 MHz · 523 KčTablet na zdi

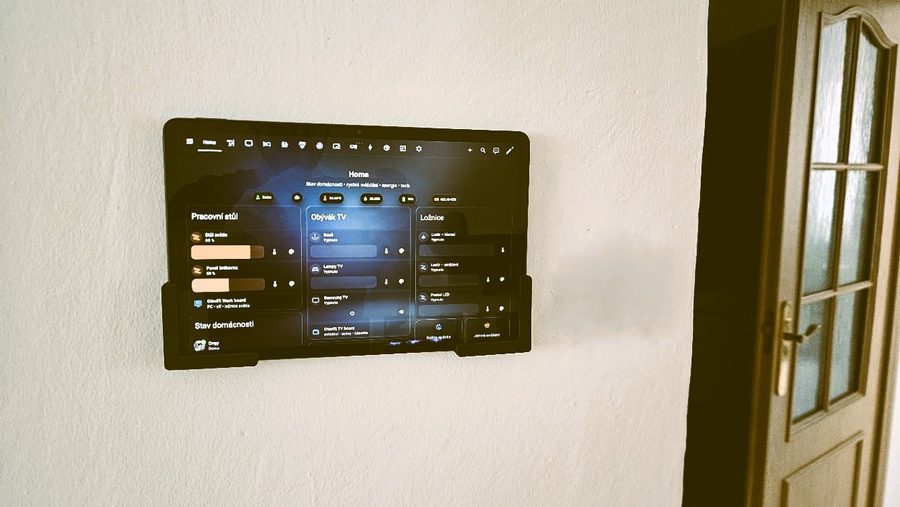

Xiaomi Redmi Pad 2 v tištěném držáku. Běží na něm Home Assistant v kiosk režimu, po půl minutě zhasne a probudí ho pohyb. Světla, klima a vysavač na jedno klepnutí u dveří.
11" IPS · Fully Kiosk Browser · vlastní držákZařízení
Co všechno poslouchá
Osvětlení
LED pásky u PC, za panelem a pod postelí, dvě lampy u televize, lustry v obýváku a v ložnici, IKEA světla v kuchyni a osvětlení komory 3D tiskárny.
11 světel · Zigbee · Wi-FiKlima a vzduch
Klimatizace Midea přes místní síť, čistička Philips s měřením prachu, zvlhčovač v ložnici řízený podle vlhkosti a venkovní žaluzie, které stíní podle slunce.
4 zařízení · LAN · 433 MHzSenzory a ovladače
Teploměry v pokoji a na balkoně, tři senzory vlhkosti u filamentu, tlačítko na probuzení PC, IKEA ovladač v kuchyni, dvě relé ve zdi a chytrá váha.
10 zařízení · Zigbee · BluetoothZásuvky a energie
Čtyři měřicí zásuvky Tapo na PC, televizi, lednici a kuchyni. Spotřebu přepočítávám na koruny, takže vím, kolik stojí měsíc tisku nebo hraní.
4 zásuvky · Wi-Fi · měření kWh3D tisk
Bambu Lab X1 Carbon se čtyřslotovým AMS. V Home Assistantu vidím stav tisku, průběh, teploty a živý obraz z komory, na vlastních kartách.
1 tiskárna · LAN · kameraMédia
Samsung televize, Chromecast a Android TV box. K tomu telefon a hodinky jako zdroj polohy, aby dům věděl, kdo je doma.
6 zařízení · Wi-Fi · sledování přítomnostiVysavač

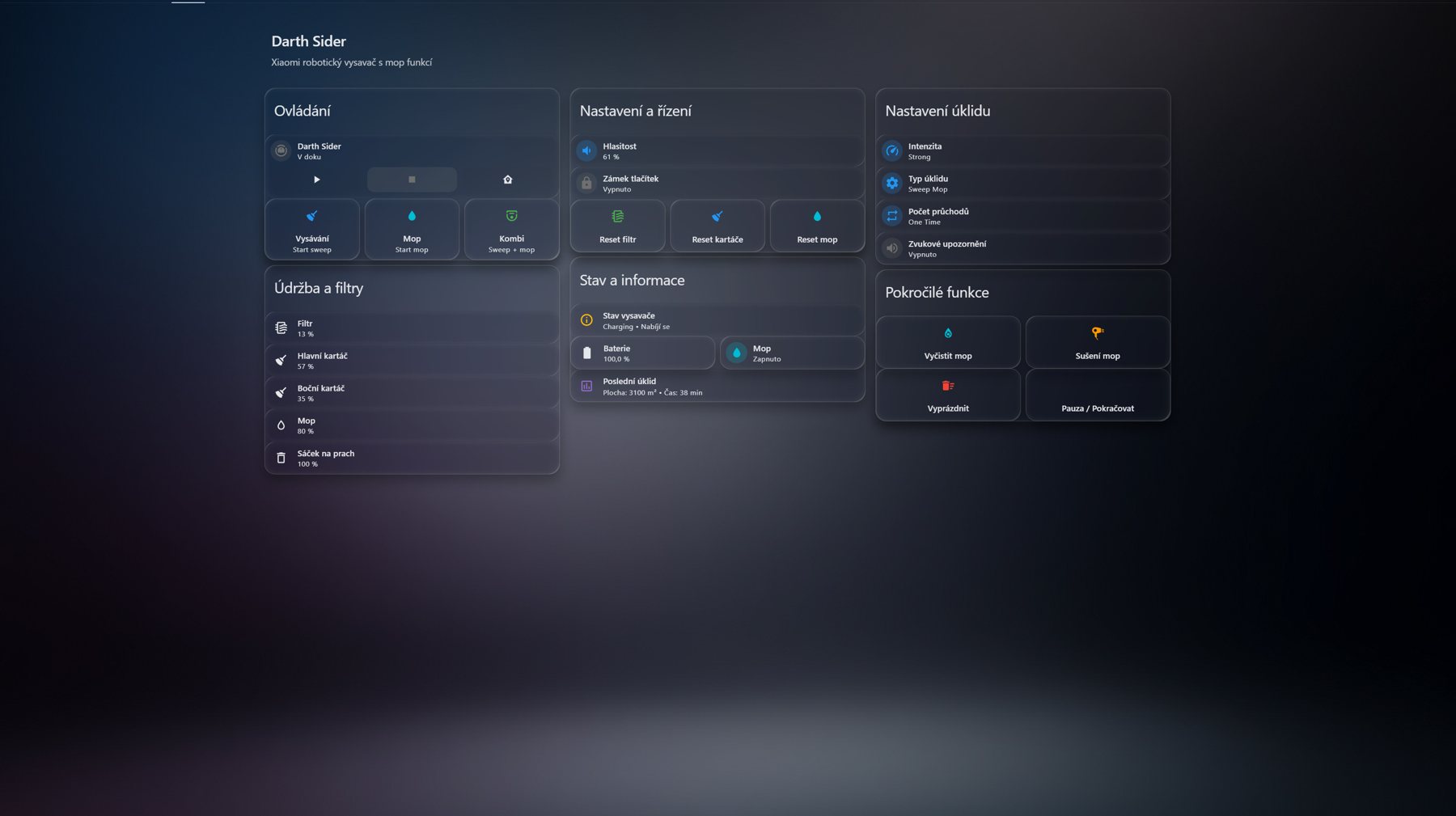

Xiaomi X20 Pro, doma známý jako Darth Sider. Vysává i vytírá, jede každý den v půl jedenácté a sám hlásí, kdy vyměnit filtr, mop nebo vodu.
1 robot · Wi-Fi · denní úklidF1 a hobby
Nástěnka F1 Racing se třemi pohledy: živý závod s časy kol, pneumatikami, pit stopy a hláškami ředitelství, sezóna s pořadím a výsledky a radar s kalendářem. Safety car nebo červená vlajka rozsvítí byt. V plánu je ještě vlastní meteostanice na ESP32.
55 entit · 3 pohledy · meteostanice v plánuV Home Assistantu

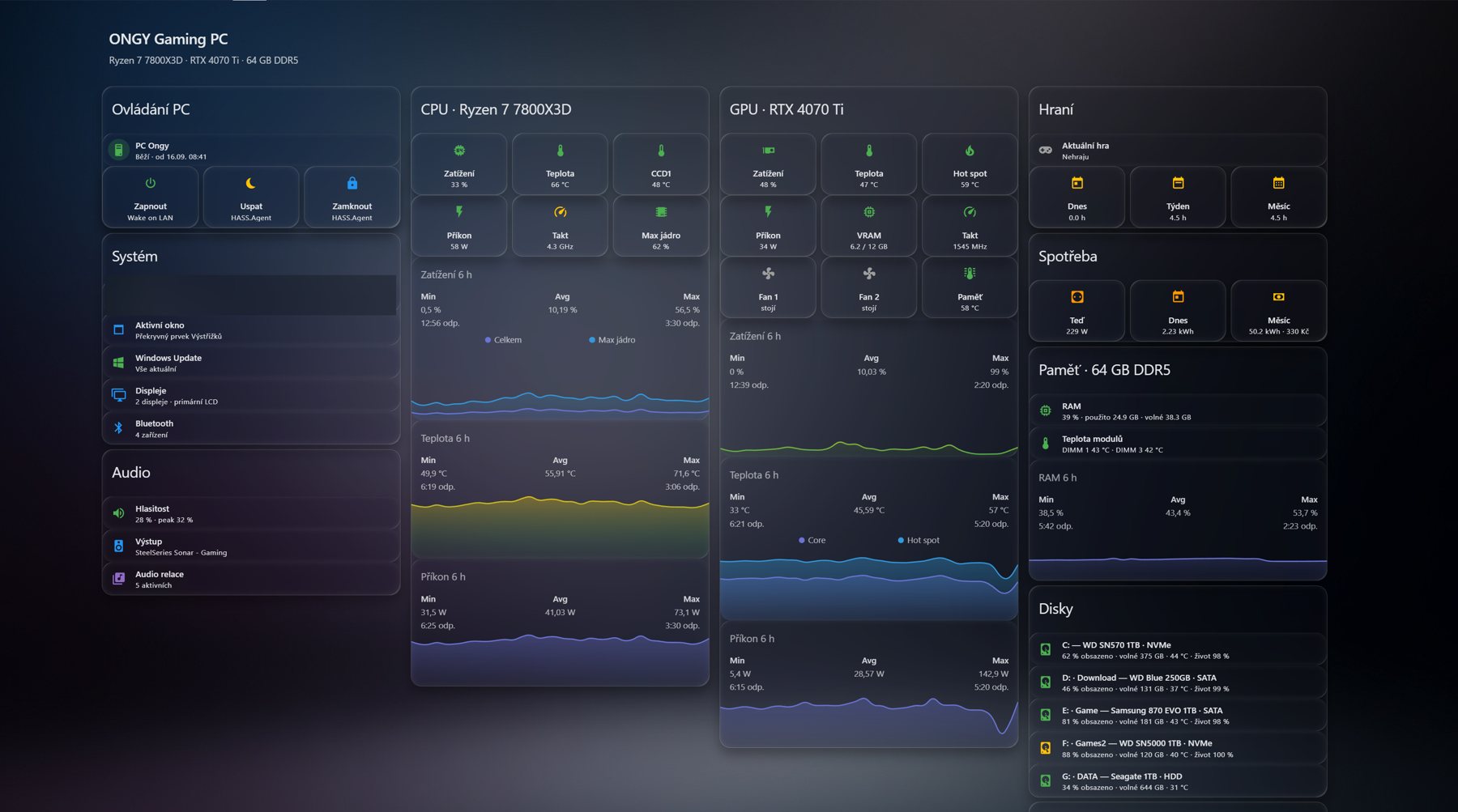

Zařízení na dashboardu
Klik na fotku ji zvětší. Listuje se šipkami, tažením nebo klávesami.
Rozpočet
Co to stálo
Základní sestava
Raspberry Pi 5, NVMe disk, Zigbee klíčenka, tištěné pouzdro a tablet na zeď. Bez tabletu je to pod pět tisíc a dá se tím začít.
~9 100 KčVlastní most na žaluzie
ESP32, rádiový modul CC1101 a anténa. Originální most od výrobce stojí několikanásobek a stejně chodí přes cloud.
523 KčPro zvědavé
Technické detaily
Integrace a protokoly kudy které zařízení mluví
- Zigbee
- Sonoff SNZB-02P (teploměr), SNZB-01P (tlačítko), 2× ZBMINI-L2 (relé), IKEA STYRBAR (ovladač), IKEA TRÅDFRI a MITTLED (světla). Vše přes jeden Sonoff Dongle Plus-E.
- Lokální Wi-Fi a LAN
- LocalTuya pro LED pásky a TV lampy, Tapo P110 zásuvky, Midea klimatizace přes LAN, Philips čistička přes CoAP, Bambu Lab X1C, Samsung TV, Xiaomi vysavač, Chromecast a Android TV.
- Vlastní hardware
- ESPHome na ESP32 s CC1101 pro žaluzie Aluprof (Dooya protokol, 433 MHz). Plánovaná meteostanice na ESP32-C3.
- Ostatní
- bodymiscale pro chytrou váhu (Bluetooth), F1 Sensor pro závodní data, Fully Kiosk Browser na tabletu, Nabu Casa pro šifrovaný přístup zvenku.
Rozpočet po položkách orientační ceny
| Položka | Cena |
|---|---|
| Raspberry Pi 5, 4 GB | ~3 000 Kč |
| NVMe SSD 256 GB | ~800 Kč |
| Sonoff Zigbee Dongle Plus-E | ~600 Kč |
| 3D tištěné pouzdro (filament) | ~200 Kč |
| Xiaomi Redmi Pad 2 (tablet na zeď) | ~4 500 Kč |
| ESP32 NodeMCU-32S | 249 Kč |
| CC1101 modul 433 MHz (EBYTE E07) | 195 Kč |
| Anténa 2 dBi, SMA | 79 Kč |
Celkem ~9 600 Kč za jádro a vlastní most. Zařízení samotná (světla, zásuvky, tiskárna, vysavač) do toho nepočítám, ta by doma byla i bez Home Assistanta.
